N値計算の実際

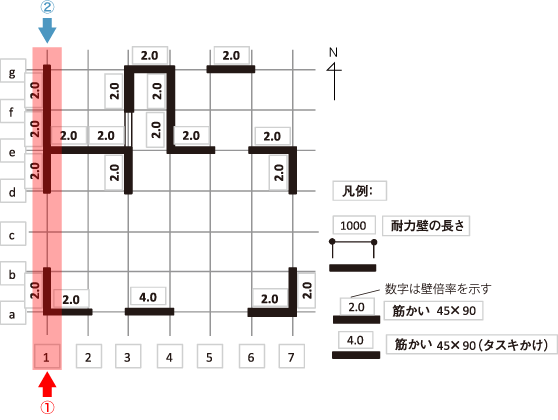

平屋のX邸、1通りの各柱に対してN値の計算をしてみましょう

N値計算の実際 説明図

N値計算の実際 平屋①

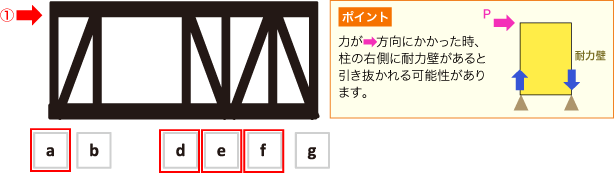

①南方向(下図左方向)からかかる力に対して引き抜き力が働くa・d・e・fに関して計算します。

1通り軸組図(東面)

a通り

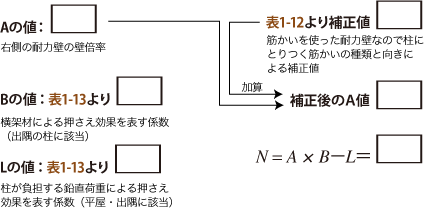

例題:a通り 計算
解答を見る

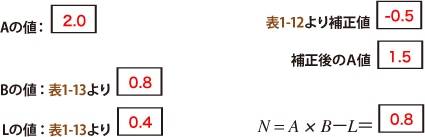

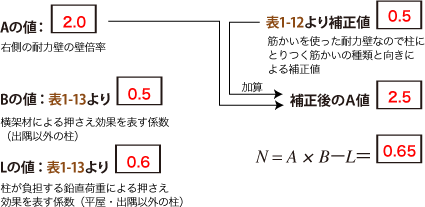

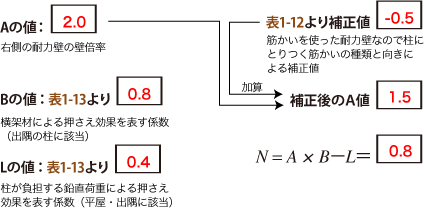

解答:a通り 計算
解答を見る

d通り

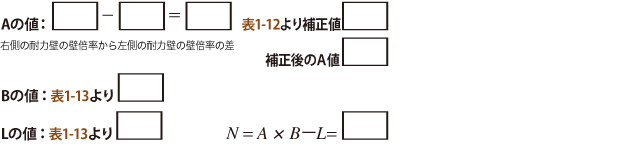

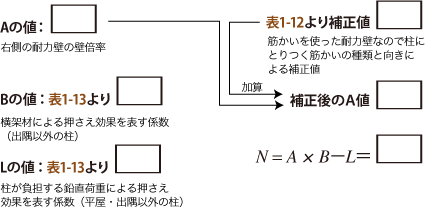

例題:d通り 計算
解答を見る
解答:d通り 計算
解答を見る

残りのe・fも同様に計算します

ポイント

Aの値は柱を浮き上がらせようとする耐力壁の壁倍率から柱を押さえ込もうとする耐力壁の壁倍率の差

力が方向に作用する場合、右の耐力壁は中央の柱を浮き上がらせようとするが、左の耐力壁は、中央の柱を押さえ込もうとする。

e通り

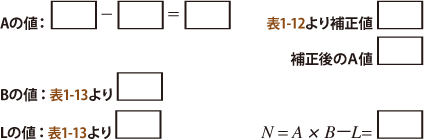

例題:e通り 計算
解答を見る

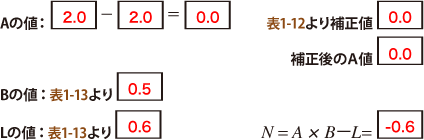

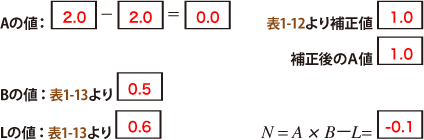

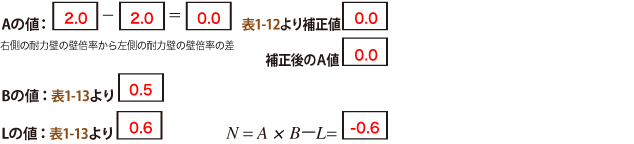

解答:e通り 計算
解答を見る

f通り

例題:f通り 計算
解答を見る
解答:f通り 計算
解答を見る

▲ページトップへ

ひきつづき、平屋X邸、1通りの各柱に対してN値の計算をします

N値計算の実際 説明図

N値計算の実際 平屋②

②北方向(下図左方向)からかかる力に対して引き抜き力が働くg・f・e・bに関して計算します。

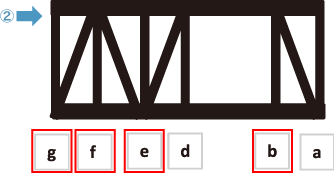

1通り軸組図(西面)

g通り

例題:g通り 計算
解答を見る
解答:g通り 計算
解答を見る

f通り

例題:f通り 計算
解答を見る
解答:f通り 計算
解答を見る

e通り

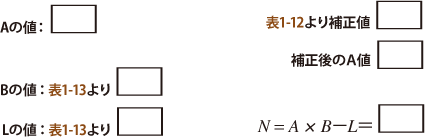

例題:e通り 計算
解答を見る
解答:e通り 計算
解答を見る

b通り

例題:b通り 計算
解答を見る

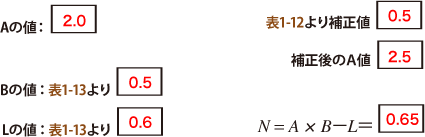

解答:b通り 計算
解答を見る

計算過程と結果を下表の様にまとめると便利です

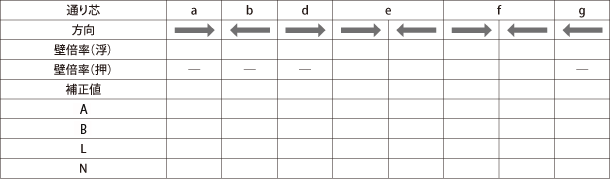

例題:計算過程と結果表

※壁倍率(浮):対象とする柱を浮き上がらせようとする方向に働く耐力壁の壁倍率
 壁倍率(押):対象とする柱を押さえ込もうとする方向に働く耐力壁の壁倍率

解答を見る

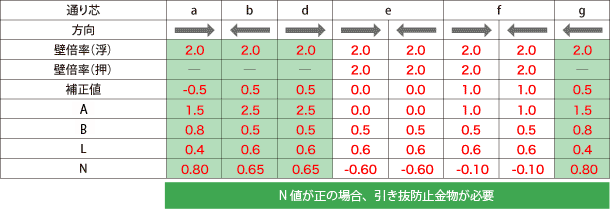

解答:計算過程と結果表

※壁倍率(浮):対象とする柱を浮き上がらせようとする方向に働く耐力壁の壁倍率
 壁倍率(押):対象とする柱を押さえ込もうとする方向に働く耐力壁の壁倍率

解答を見る
ポイント

N値が正の柱には引き抜き力が発生しますので表1-14のN値の値がここで計算したN値の値以上になっている接合方法を選択し、施工ができるかどうかを考えて、最終的に接合方法を決定。


▲ページトップへ

N値計算の実際 二階建

二階建Y邸、1通りの各柱に対してN値の計算をします

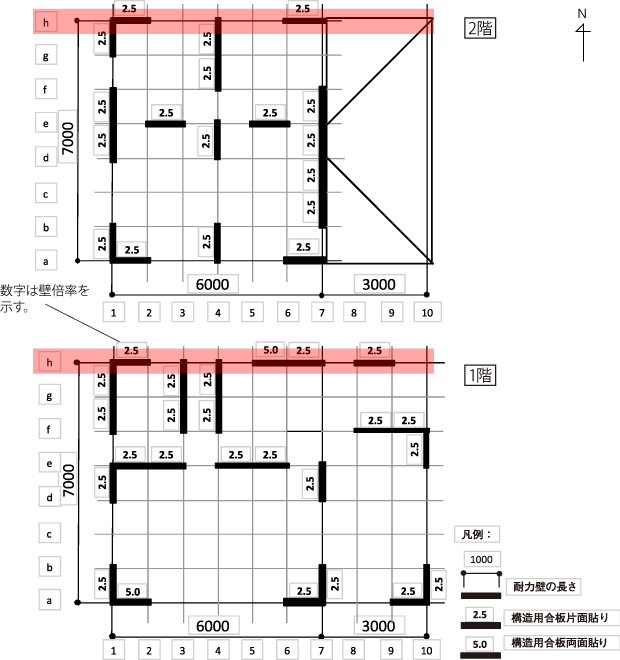

Y邸耐力壁配置図

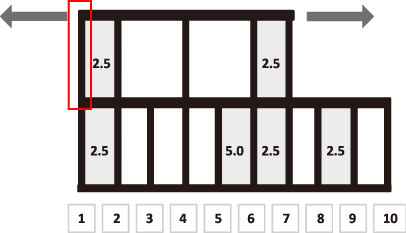

Y邸h通り軸組図

1通り芯2階の柱を例に計算してみます。

2階1通り

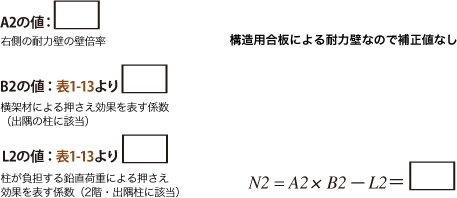

例題:2階1通り 計算
解答を見る

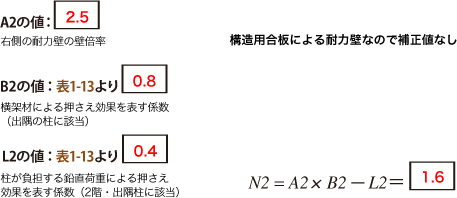

解答:2階1通り 計算
解答を見る

他の柱も計算過程と結果を表にまとめましょう。

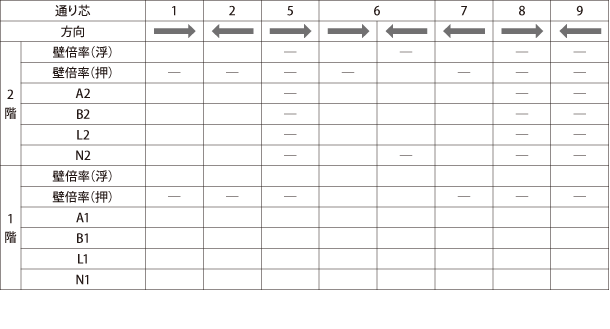

例題:計算過程と結果表
解答を見る

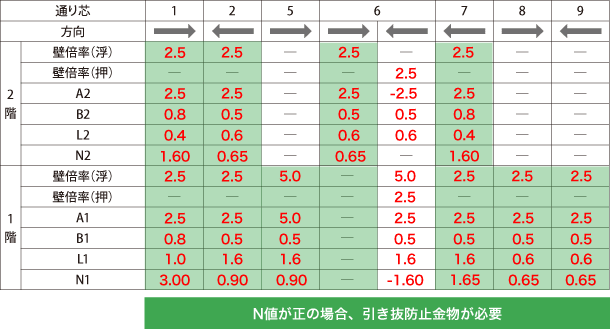

解答:計算過程と結果表
解答を見る
ポイント

1階の柱のN値は次の計算式で算出できます。

N1=A1×B1+A2×B2−L1
よって2階のAの値とBの値を計算に含めていくことを忘れないように!2階よりも下階の方の柱がより大きな力で引抜かれることになります。


▲ページトップへ 表1-13 表1-13 表1-12 表1-13 表1-13 表1-12 表1-13 表1-13 表1-12 表1-13 表1-13 表1-13 表1-13 表1-12
